Tetapan suhu dan masa pematerian reflow LED
Selepas pematerian reflow manik lampu LED, suhu pematerian reflow mesti ditetapkan, jika tidak, mudah menyebabkan fenomena cahaya mati dari sekumpulan manik lampu dan menyebabkan kerugian yang tidak dapat diperbaiki. Oleh itu, bagaimana pematerian reflow LED dapat berfungsi dengan teruk dan menyebabkan kerugian yang tidak perlu? LED GMKJ ada di sini untuk dijelaskan oleh semua orang.
1. Setelah keluk suhu pematerian reflow LED diselaraskan, pengeluaran besar-besaran mesti dilakukan setelah papan pertama disahkan dan kualitinya OK. Ini adalah pengesahan pertama dalam pengurusan kualiti kilang.
2. Pematerian reflow LED. Sebelum melakukan pematerian, anda mesti membaca spesifikasi kilang manik lampu LED dan melihat pelbagai parameter teknikalnya.
1. Ia bergantung pada ketahanan suhu bahan pembungkusan manik lampu LED;
2. Ia bergantung pada bahan apa bahan asas pengelasan LED, seperti PCB umum (papan serat, dll.), Substrat aluminium, papan seramik, dan lain-lain;
3. Ia bergantung pada solder, sama ada solder suhu tinggi atau suhu rendah, atau resin, dan lain-lain;
4. Ini harus ditentukan mengikut kualiti sebenar peralatan pematerian reflow LED, bergantung pada jumlah zona suhu pematerian reflow LED, pengendalian laju aliran tiang, kipas, dan pengaturan suhu setiap zon.
3. Rujukan parameter penyesuaian umum manik lampu LED selepas pematerian reflow LED
Suhu terendah adalah 150-170 darjah, suhu tertinggi adalah terbaik 240-245 darjah (suhu tertinggi dapat disesuaikan menjadi 260, jika 245 darjah boleh mencairkan timah, tidak menyesuaikan diri dengan 260), masa di atas 220 darjah tidak boleh melebihi 60 saat, Jika suhu meningkat, masa 260 darjah tidak boleh melebihi 10 saat. Jika ia adalah 7 zon suhu, anda boleh merujuk kepada tetapan berikut: 160, 170, 175, 180, 190, 210, 245, 220. Jika manik lampu LED adalah lensa silikon, pasta solder BI58SN42 dapat digunakan, dan suhu maksimum ialah 225 darjah celcius. Sekiranya lensa PC, pematerian reflow tidak dapat digunakan sama sekali.

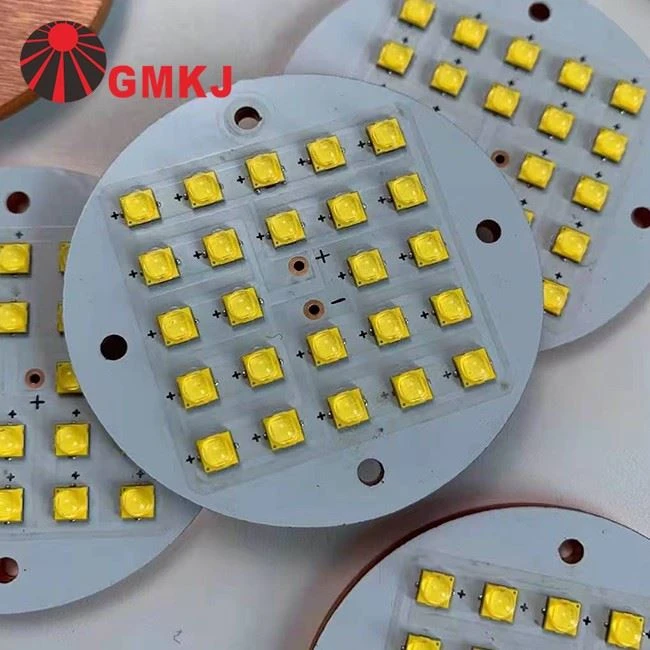

Gambar Produk: Papan pcb LED melewati oven reflow selepas SMT
Apa yang boleh dilakukan GMKJ LED sekarang:
 |  |  |
| Pematerian wayar dan LED& perintang yang dipateri ke papan pcb | pematerian dan pemasangan penyambung wayar wago | Fail gerber papan aluminium dan reka bentuk lukisan reka bentuk Altium |
GMKJ LED profesional dalam membuat cip LED:
Pencahayaan LED berkuat kuasa selepas pematerian, kami akan memeriksa 100% sebelum penghantaran.
 |  |
| Tanaman papan pertumbuhan LED LED 100% pencahayaan semasa pemeriksaan sebelum penghantaran | Lampu LED UV pada pemeriksaan kesan sebelum penghantaran |
