Dalam industri pemprosesan PCBA, kerana ukuran LED SMD yang kecil, penggunaan kuasa yang rendah, jangka hayat yang panjang, kecerahan tinggi, perlindungan persekitaran, kekukuhan dan ketahanan, sesuai untuk pengeluaran besar-besaran, tindak balas pantas, tahan kejutan, penjimatan tenaga, resolusi tinggi, kejutan rintangan, Kelebihan seperti reka bentuk akan diterapkan pada diod pemancar cahaya di banyak bidang. Selalunya perlu mengimpal LED SMD semasa penggunaan. Pada masa ini, adalah perlu untuk menilai kutub positif dan negatif LED SMD untuk menyelesaikan pengelasan. Oleh itu, bagaimana kita dapat dengan cepat menentukan kutub positif dan negatif LED SMD?
1. Lihat pin diod
Dalam kes konvensional, kaki panjang positif dan kaki pendek negatif. Sekiranya kedua kaki panjangnya sama, titik kecil di LED adalah tiang positif dan yang lebih besar adalah tiang negatif.
2. Gunakan alat ujian
Gunakan multimeter untuk menguji diod pemancar cahaya, sambungkan plumbum ujian merah ke positif dan petunjuk hitam menjadi negatif. Catatan: Semasa menguji diod pemancar cahaya, jika jarak rendah tidak dapat diukur, anda boleh menggunakan RX10K untuk menguji. Apabila kedua-dua petunjuk ujian bersentuhan dengan kutub positif dan negatif dioda, ketika rintangannya kecil, timbal uji hitam disambungkan ke anoda diod, yang mempunyai rintangan yang lebih tinggi. Apabila besar, plumbum ujian hitam adalah katod dioda.
Apakah keadaan yang ditunjukkan semasa multimeter menguji kutub positif dan negatif diod pemancar cahaya?
Sambungan ujian merah dan hitam fail Rx1k multimeter disambungkan secara bergantian ke dua petunjuk diod pemancar cahaya yang berkelip. Apabila salah satu ukuran dijumpai, jarum pertama berayun ke kanan untuk jarak tertentu, dan kemudian jarum mula bergetar (bergetar) sedikit pada kedudukan ini, dengan amplitud ayunan satu di sekitar grid kecil. Fenomena ini menunjukkan bahawa litar bersepadu di dalam diod pemancar cahaya yang berkelip-kelip mula mula berayun di bawah tindakan voltan bateri 1.5V di dalam multimeter, dan arus nadi keluaran menjadikan penunjuk bergetar, tetapi voltan terlalu rendah untuk dibuat cahaya diod pemancar cahaya. Walau bagaimanapun, fenomena ini menunjukkan bahawa sambungan plumbum ujian merah dan hitam multimeter adalah betul, iaitu, plumbum uji hitam multimeter disambungkan ke elektrod positif diod pemancar cahaya yang berkelip sendiri.
3. Lihat sudut diod yang hilang
Dalam industri pencahayaan lampu penjimatan tenaga LED, 5050 LED SMD sering digunakan. LED SMD ini bersegi. Salah satu dari empat sudut kanan mempunyai sudut kecil, dan hujung dengan sudut kecil adalah elektrod negatif. Satu hujungnya ialah elektrod positif.
4. Lihat pengenalan produk diod
LED SMD yang dibungkus dalam 0805 dan 0603 akan mempunyai" T" atau simbol segitiga terbalik di bahagian bawah. Satu sisi" T" adalah kutub positif dan sisi lain adalah kutub negatif; simbol segitiga' s" sisi" hampir dengan positif," sudut"" Yang dekat adalah elektrod negatif.

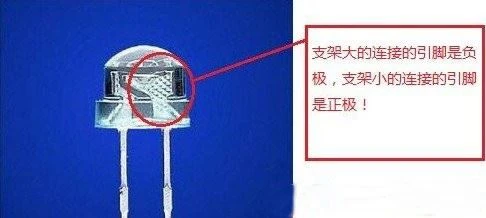

5. Perhatikan bentuk LED
Dari sisi diod pemancar cahaya, akan ada dua wayar plumbum dalam bentuk tiub, yang lebih kecil adalah elektrod positif, dan yang lebih besar adalah elektrod negatif.
