Spesifikasi Diod LED IR 810nm 3535 SMD
| Nama produk | IR 810nm 3535 SMD LED Diod |
| Nombor bahagian | GT-3535R805-1CC0-G1D2M |
| Jenama kerepek | Taiwan Epiled |
| Jenama pengilang pada Label |
Jenama GMKJ Dikeluarkan oleh Guangmai Technology Co., Ltd, terletak di bandar Shenzhen, China |
| Input |
1.4-1.8vdc dengan IFmax 700mA |
| Fluks Bercahaya/ Bercahaya | 400-600mW pada 700mA |
| Kecekapan Pencahayaan | Led inframerah halimunan, tiada LM/W tersedia |
| Panjang gelombang/Warna |
Panjang gelombang puncak 805-810 nm
Panjang gelombang lain tersedia di sini dalam panjang gelombang inframerah: 730-740nm; 805-810nm; 830-835nm; 845-855nm; 900-910nm; 940-950nm;
Panjang gelombang SWIR tersedia dalam: 1040-1050nm; 1060-1080nm; 1200-1250nm; 1300-1350nm; 1400-1450nm; 1500-1550nm; 1570-1580nm; 1600-1650nm; |
| kuasa |
1-3 Watt |
| Bahan pakej |
Seramik AL2O3, led smd saiz 3.5x3.5mm |
| Sudut pencahayaan |
Sudut pencahayaan 120 darjah, kanta silikon kubah (Stok biasa, Kuantiti kecil adalah OK) Sudut pencahayaan 90 darjah, kanta silikon kubah (MOQ 2000 pcs) Sudut pencahayaan 60 darjah, kanta silikon kubah (MOQ 2000 pcs) Sudut pencahayaan 30 darjah, kanta silikon kubah (MOQ 2000 pcs) |
| harga | Sila hubungi GMKJ untuk Harga |
| Kuantiti pesanan min |
Bergantung pada ketersediaan stok: Jika kami mempunyai stok sedia untuk menghantar, maka 100 pcs dengan tujuan ujian sampel boleh diterima di sini. Jika tiada stok, maka kami memerlukan kuantiti pesanan minimum dengan sekurang-kurangnya 1,000 pcs dengan pakej 1 roll. |
| Waranti | 4 tahun |
| Perkhidmatan OEM |
1. alat ganti SKD tersedia; 2. Tatasusunan LED tersuai dengan saiz yang anda perlukan adalah OK di sini. |
| Nombor bahagian | kuasa | Panjang gelombang | Jenama kerepek | Spesifikasi input | ||
| GT-3535R700-G1D2 | 1-3W | 700-710nm | Taiwan Epiled 42 juta | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740nm | Taiwan Epiled 27 juta | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740nm | Dicadangkan! Shilan 45mil, kuasa optik tinggi / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760nm | Taiwan Epiled 42 juta | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765nm | Taiwan Epiled 42 juta | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790nm | Taiwan Epiled 42 juta | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810nm, 400-600mW | Taiwan Epiled 42 juta | 1.5V maks 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810nm, 800-900mW | Epiled 42mil, Nano Stack mW tinggi/ 30 darjah, 60 darjah, 90 darjah, 120 darjah | 3V maks 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840nm, 400-600mW | Taiwan Epiled 42 juta | 1.5V maks 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855nm (disyorkan) | China Shilan 26mil, mW tinggi / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 1.5V maks 500mA | ||
| GT-3535R850-S2C6 | 2W | 845-855nm (disyorkan) | China Shilan 36mil, mW tinggi / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 1.5V maks 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855nm (disyorkan) | China Shilan 42mil, mW tinggi / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 1.5V maks 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855nm (disyorkan) | China Shilan 42mil, mW tinggi / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 1.5V maks 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855nm, 400-600mW | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 1.5V maks 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 darjah, 60 darjah, 90 darjah, 120 darjah | 3V maks 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855nm, 1500-1800mW | China Sanan 42mil, Nano Stack/ 30 darjah, 60 darjah, 90 darjah, 120 darjah | 3V maks 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885nm, 400-600mW | Taiwan Epiled 42 juta | 1.5V maks 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910nm, 400-600mW | Taiwan Epiled 42 juta | 1.5V maks 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950nm | Taiwan Epiled 28 juta | 1.5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950nm, 400-600mW | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 1.5V maks 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm(cadang) 500-700mW | China Sanan 42mil / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 1.5V maks 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 darjah, 60 darjah, 90 darjah, 120 darjah | 3V maks 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950nm, 1500-1800mW | China Sanan 42mil, Nano Stack/ 30 darjah, 60 darjah, 90 darjah, 120 darjah | 3V maks 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950nm | Taiwan Epiled 28 juta | 1.5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985nm | Taiwan Epiled 42 juta | 1.5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | China Sanan 42mil / 30 darjah, 60 darjah, 90 darjah, 120 darjah | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Taiwan Epiled 42mil/30 darjah,60 darjah,90 darjah,120 darjah | 0.6-1.2V 700mA | ||

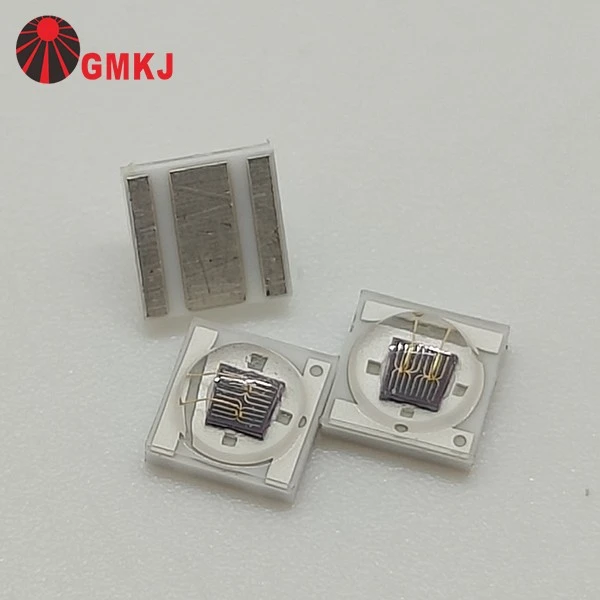

IR 810nm 3535 SMD LED Diod picture
 |
 |
|
Sudut pencahayaan 120 darjah, kanta silikon kubah 120 darjah |
Sudut pencahayaan 90 darjah, kanta silikon kubah (MOQ 2000 pcs) Sudut pencahayaan 60 darjah, kanta silikon kubah (MOQ 2000 pcs) Sudut pencahayaan 30 darjah, kanta silikon kubah (MOQ 2000 pcs) |
PCBA LED Aluminium Dipasang oleh GMKJ (lukisan PCB dan BOM disediakan oleh pelanggan kami)
GMKJ mempunyai-garisan pemasangan papan pcb LED SMT kami sendiri, termasuk mesin pemetik dan peletakan automatik, mesin penyapu tampal pematerian automatik, ketuhar aliran semula suhu tinggi.
Kami boleh melakukan pemasangan papan pcb LED untuk pelanggan kami jika mereka dapat memberikan kami lukisan papan pcb dan senarai BOM papan pcb.
Dimensi Diod LED IR 810nm 3535 SMD
IR 810nm 3535 SMD LED DiodSpesifikasi Elektrik
|
Parameter |
Simbol |
syarat |
Min |
Purata |
Maks |
Unit |
|
Voltan Hadapan |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
Persimpangan Rintangan Terma Untuk naik |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
ijazahC/W |
|
Berseri-seriFluks |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
Puncakpanjang gelombang |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
Arus Balik |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Sudut Pandangan [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
Mengapa led 810nm digunakan secara meluas untuk lampu terapi merah? Apakah kelebihannya berbanding dengan panjang gelombang 850nm?
810nm biasanya digunakan dalam terapi merah/NIR terutamanya kerana ia hampir dengan salah satu puncak penyerapan enzim mitokondria (seperti cytochrome c oxidase). Secara ringkas, badan boleh "menggunakan" panjang gelombang ini dengan lebih cekap, jadi kesan fotobiomodulasi biasanya dianggap lebih kuat.
Berbanding dengan 850nm:
Keberkesanan:
810nm biasanya dilihat sebagai lebih "aktif secara biologi", jadi ia sering digunakan dalam aplikasi jenis-yang lebih profesional atau perubatan.
Penembusan:
850nm boleh menembusi lebih dalam sedikit ke dalam tisu, manakala 810nm masih dalam tetapi diserap lebih sedikit sepanjang perjalanan.
Kecekapan:
LED 850nm biasanya lebih cekap dan lebih mudah untuk mendapatkan output yang lebih tinggi, itulah sebabnya ia sangat biasa dalam produk komersial.
Keterlihatan:
850nm mempunyai cahaya merah samar, manakala 810nm hampir tidak dapat dilihat sepenuhnya.
Jadi dalam amalan:
810nm sering dipilih apabila tumpuan lebih kepada prestasi terapi
850nm digunakan secara meluas apabila kecekapan, kos, dan kuasa keluaran adalah lebih penting
Kedua-duanya digunakan secara meluas, cuma dengan keutamaan yang sedikit berbeza
Anda boleh memuat turun lembaran data dari halaman ini untuk LED SMD yang berkaitan.
Jika anda memerlukan butiran lanjut seperti harga, kuantiti pesanan minimum, status stok dan masa utama, sila hubungi terus dengan LED GMKJ!
